プロジェクト7：カラーLEDの色を変える（RGBLED）

概要

このプロジェクトでは、keyestudioのRGB LEDモジュールを使用します。 この共通アノードRGB LEDモジュールは、プロジェクトに色を付け加える楽しくて簡単な方法です。 私たちのプログラムでは、RGBモジュールをmicro:bitに接続し、次にmicro:bitメインボードのP0、P1、P2アナログ入力を制御します。 まず、モジュール上のRGB LEDを制御する方法を学び、3色（赤、緑、青）を表示してから、色の状態を素早く変更します。

キットの説明

RGB LEDモジュール

RGBは、赤、緑、青の3つの加法原色の頭文字から来ます。 RGBのLEDは3つで１つのLEDのようなものです、それらを使用して接続する方法にあまり違いはありません。 それらは主に2つのバージョンで提供されます：コモンアノードまたはコモンカソード。 共通アノードは共通ピンに5Vを使用し、共通カソードはグランドに接続します。
このkeyestudio RGB LEDモジュールはコモンアノードです。 別個のLEDとして見ることができます。 LEDには、3種類の異なる色の発光ダイオードがあり、あらゆる種類の色を作り出すことができます。 このRGB LEDモジュールは配線が非常に簡単で、どのデバイスにも取り付け可能な固定穴が付いています。

仕様

• カラー：赤、緑、青
• 明るさ：高
• 電圧：5V
• 入力：デジタルレベル

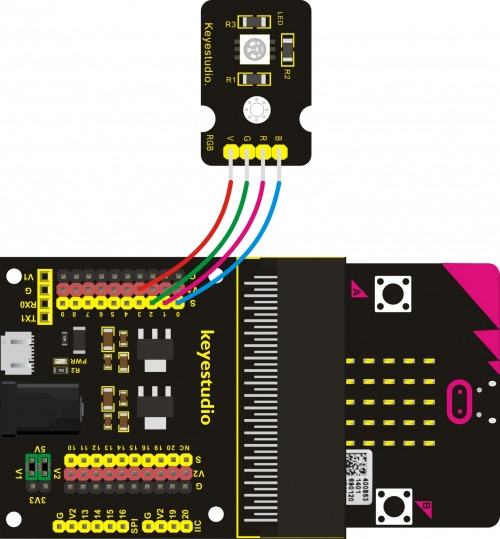

接続例

micro:bitをkeyestudio micro:bit sensor V2シールドに挿入します.RGB LEDモジュールをmicro:bitセンサーシールドに接続し、B、R、GピンをP0、P1、P2アナログ入力ヘッダーに接続します。

プログラミング例

プログラミングの結果

配線を終え、電源を入れ、コードをmicro:bitへ送信すると、まずRGBモジュールが1秒ごと赤、緑、青の3色を表示します。
