プロジェクト8:ボタンコントロール

概要

回路を設計する場合、ボタンスイッチは一般的に使用されるコンポーネントです。 micro:bitのメインボードには2つの内蔵ボタンがありますが、回路設計時に外部ボタンを使用する必要がある場合があります。 このプロジェクトでは、プッシュボタンモジュールを使用して5:5のLEDを制御する方法を学びます:ビットは異なる画像を表示します。

使用するキット
·micro:bitメインボード× 1
·KeyStudiomicro:bitセンサーV2シールド× 1
·USBケーブル× 1
·keyestudioデジタルプッシュボタン× 1
·ジャンパーワイヤー× 3



キットの説明

デジタルプッシュボタンモジュール

これは基本的なボタンモジュールです。 ボタンは、電子デバイスを制御するために一般的に使用されるコンポーネントの一種です。 通常は、電子デバイスや他のデバイスの動作を制御するために回路を接続または切断するためのスイッチとして使用されます。 このモジュールには、プッシュボタンと3つの接続ピンが組み込まれています。 他のIOシールドに接続すると非常に便利です。

特徴

  • 3V〜5Vの電圧範囲
  • 黄色のキャップ付きの大きなボタン
  • 高品質の接続ピン
  • インタフェースラベルをクリア
  • 簡単に接続して操作できます
  • 固定穴を使用すると、どのデバイスにでも固定できます

仕様

  • 電源電圧:3V〜5V
  • インターフェース:デジタル
  • 寸法:30 × 20ミリメートル

接続例

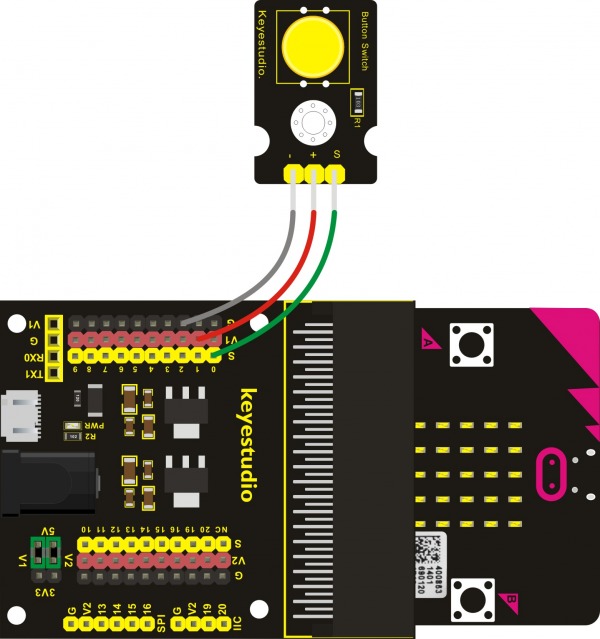

micro:bitをkeyestudio micro:bit sensor V2シールドに挿入します。ボタンモジュールをmicro:ビット・センサー・シールドに接続し、SピンをS0ピンヘッダーに接続し、+ピンをV1ヘッダーに接続します。

プログラミング例



プログラミングの結果

配線を終えて電源を入れ、コードをmicro:bitに送ります。

モジュール上のボタンを押すと、micro:bitのLEDマトリックスがハートアイコンを表示するはずです。

それ以外の場合は、小さなハートアイコンを表示します。
