micro:bit　P12：信号機LED

2018/10/01 19:48

このプロジェクトでは、センサーライトに信号機モジュールを接続し、信号機をmicro:bitで点滅制御します。信号灯の走行をシミュレートする方法を学習します。

使用するキット
·micro:bitメインボード× 1
·KeyStudiomicro:bitセンサーV2シールド× 1
·USBケーブル× 1
·keyestudio信号機LEDモジュール× 1
·ジャンパーワイヤー× 4

信号機LEDモジュール

3つのLED（赤、緑、黄色）をモジュールに統合し、４つのピンインタフェースを分割します。取り付けが簡単な2つの位置決め穴があります。
信号機のような使い方や、気温の変化をLEDに表現するなどの使い方ができます。

仕様

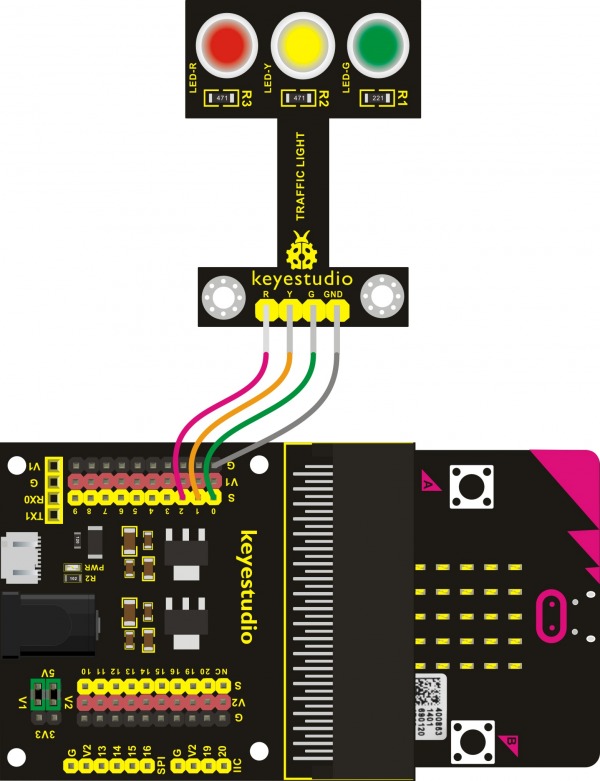

micro:bitをkeyestudio micro:bit sensor V2シールドに挿入します。光インタラプタモジュールをmicro:bitセンサーシールドに接続し、SピンをS0ピンヘッダーに接続し、+ピンをV1ヘッダーに接続します。

配線を終えて電源を入れ、コードをMICRO:BITに送信すると、緑色のLEDが5秒間消灯し、黄色のLEDが0.5秒間隔で3回点滅、次に消灯して赤色LEDが3秒後点灯後に消灯します。
