プロジェクト22：フォトセルセンサー（明るさセンサー）
概要
センサーは私たちの日常生活のいたるところにあることがわかります。 一部の公共の街灯は、自動的に昼間に点灯し、夜間に自動的に外に出ます。 なぜなら、実際には、これらのライトは、外光の明るさを測定できるセンサーを使用しています。
夕方、屋外の明るさが低くなると、街灯が自動的に点灯するように制御されます。 昼間は明るく、街灯は自動的に消灯します。
このプロジェクトでは、外部光の明るさを制御するために、keyestudioフォトセルセンサーとmicro:bitを使用する方法を学びます。
| 使用するキット ·micro:bitメインボード× 1 ·KeyStudiomicro:bitセンサーV2シールド× 1 ·USBケーブル× 1 ·keyestudioフォトセルセンサー× 1 ·ジャンパーワイヤー× 3 |
キットの説明
フォトセルセンサー
フォトレジスタまたは光依存抵抗（light-dependent resistor、LDR）または光電池は、光制御可変抵抗器である。 その主体は非常に簡単です。
フォトレジスタの抵抗は、入射光強度によって変化する。 入射光強度が高い場合、抵抗は減少する。 入射光強度が低いと抵抗が大きくなる。
このkeyestudioフォトセルセンサーは、半導体であり、フォトレジスタと一体化され、使いやすく、配線に非常に便利です。 それは高感度、迅速な応答、スペクトル特性及びR値の一貫性の特徴を有する。
これは、光検出回路、インテリジェントスイッチ設計、明/暗駆動スイッチング回路に適用することができます。
仕様
- インターフェイスタイプ：アナログ
- 使用電圧：5V
- サイズ：30 × 20ミリメートル
接続例

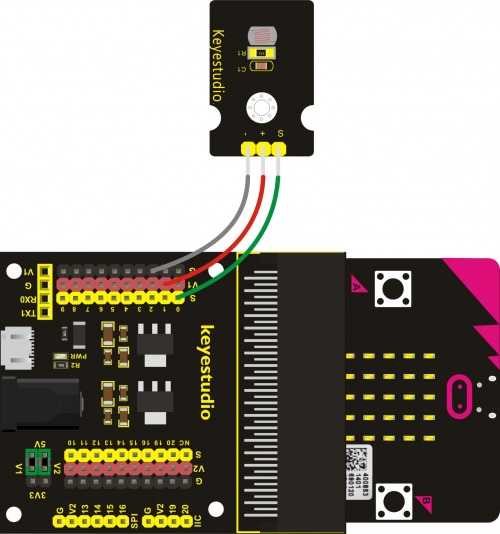

micro:bitをkeyestudio micro:bit sensor V2シールドに挿入します。光電池モジュールをkeyestudio micro:bitセンサーシールドに接続します。 次の図のように表示されます。
注：micro:bitのP0端、すなわちアナログ入力機能を使用する必要があります。
プログラミング例
プログラムの結果
配線を終えて電源を入れ、上記のコードをmicro:bitに送ってください。 micro:bitのLEDに明るさ（０～２５５）が表示されます。
