プロジェクト30：土壌湿度センサー
概要
このプロジェクトでは、植物の土壌の湿度を検出するために土壌センサーとmicro:bitを使用する方法を学びます。 アナログ値をmicro:bitLEDマトリクスまたはシリアルモニタに表示します。湿度が高いほど、アナログ値は大きくなります。
| 使用するキット ·micro:bitメインボード× 1 ·KeyStudiomicro:bitセンサーV2シールド× 1 ·USBケーブル× 1 ·keyestudio土壌湿度センサー× 1 ·ジャンパーワイヤー× 3 |
キットの説明
土壌湿度センサー
この単純な土壌センサーは植物の土壌の湿度を検出するのに使用できます。 土壌に水分がないと、センサーによって出力されるアナログ値が減少し、そうでなければ増加します。
仕様
- 電源電圧：3Vまたは5V
- 動作電流：≤20mA
- 出力電圧：0-2.3V（湿度が高いほど出力電圧が高くなります）
- センサタイプ：アナログ出力
- インターフェース：Pin1-信号、Pin2-GND、Pin3-VCC
- 寸法：20 × 60ミリメートル
自動給水システムは以下の通りです
まず、土壌の湿度を検出するために、マイクロコントローラに土壌センサーを接続します。 次に、リレーモジュールをMCUに接続します。 リレーのノーマリーオープン（NO）端子には、ポンプと電源を別々に接続してください。
土壌が乾燥し過ぎると検出されると、マイクロコントローラはリレーが接続されていないことを制御し、ポンプに電力を供給し、ポンプが作動して花や植物に給水します。
汚れが十分に湿っていることが検出された場合、マイクロコントローラはリレーをオフにし、端子を切り離し、電源をオフにして、ポンプの給水を停止します。
接続例

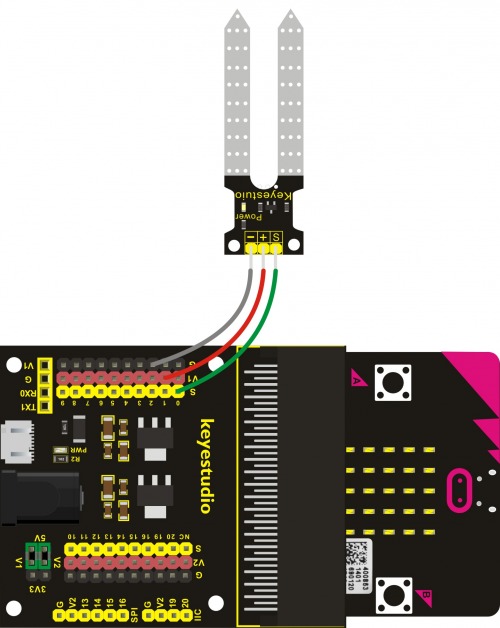

micro:bitをkeyestudio micro:bit sensor V2シールドに挿入します。 次に、土壌湿度センサーをkeyestudiomicro:bit・センサーシールドに接続します。 信号ピンをP0ヘッダーに接続し、+ピンをV1ヘッダーに接続し、グランドとグランドを接続します。
プログラミング例
プログラムの結果
配線を終えて電源を入れ、上記のコードをmicro:bitに送ってください。 あなたの植物の土壌にセンサーを挿入してください。 信号終端のアナログ値を読みます。 土壌の湿度が高いほど、アナログ値は大きくなります。
