プロジェクト36:ジョイスティック
概要
このレッスンでは、シリアルモニタにデータを表示するためのジョイスティックモジュールとmicro:bitシールドを制御する方法を学習します。
使用するキット ·micro:bitメインボード× 1 ·KeyStudiomicro:bitセンサーV2シールド× 1 ·USBケーブル× 1 ·keyestudioジョイスティックモジュール× 1 ·ジャンパーワイヤー× 3 |
キットの説明
ジョイスティックモジュール

多くのインタラクティブなプロジェクトにはジョイスティックが必要な場合があります。 このモジュールは使いやすいソリューションを提供します。
ジョイスティックモジュールには3つの信号インターフェースがあり、3次元空間をシミュレートすることができます。 信号ピンXとYは、空間のX軸とY軸をシミュレートします。 マイコンのアナログ入力に接続してください。 2つのアナログ入力値を制御して、オブジェクトの座標をX軸またはY軸で制御します。
もう1つの信号ピンZ(モジュール上のBと表示)は、空間のZ軸をシミュレートします。 一般的にデジタルポートに接続され、ボタンとして使用されます。
仕様
- 電源電圧:3V〜5V
- インターフェース:アナログx2(X,Y)、デジタルx1(ボタン)
- サイズ:40 × 28ミリメートル
接続例

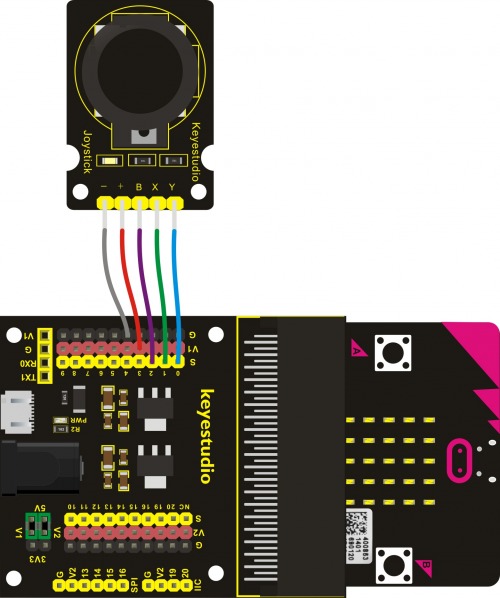

micro:bitをkeyestudio micro:bit sensor V2シールドに挿入します。 次に、ジョイスティックモジュールをシールドに接続します。 信号端子X、YをP1:micro:bitのP0にそれぞれ接続し、B:P2に接続してください。


プログラミング例
プログラムの結果
配線を終えて電源を入れ、上記のコードをmicro:bitに送ってください。
Arduinoソフトウェアのシリアルモニタを開くと、X、Y、Bピンの値が表示されます。 ジョイスティックを押すと値が変わります。
